光纤传输系统核心设备及其连接关系解析

光纤传输是现代信息通信的基石，其高效、大容量和低损耗的特性依赖于一系列精密设备的协同工作。一个完整的光纤传输系统主要由以下几个核心设备构成，它们之间通过特定的关系连接，共同构建起信息的高速公路。

核心设备

1. 光发射机 (Optical Transmitter)：

• 功能：将来自信源（如交换机、路由器、摄像机）的电信号转换为适合在光纤中传输的光信号。这是光电转换的起点。

• 核心部件：光源（通常是激光二极管LD或发光二极管LED）和驱动电路。

1. 光纤 (Optical Fiber)：

• 功能：作为传输介质，负责承载和引导光信号进行长距离、低损耗的传输。根据模式可分为单模光纤（长距离、大容量）和多模光纤（短距离、局域网）。

1. 光中继器/光放大器 (Optical Repeater/Amplifier)：

• 功能：在长距离传输中，光信号会衰减和失真。光中继器（进行光-电-光再生）或更先进的光放大器（如EDFA，直接对光信号进行放大）被用于补偿损耗，延长传输距离。

1. 光接收机 (Optical Receiver)：

• 功能：接收来自光纤的微弱光信号，并将其转换回原始的电信号，完成光电转换的终点，交付给终端设备。

• 核心部件：光电探测器（通常是PIN光电二极管或雪崩光电二极管APD）和放大、整形电路。

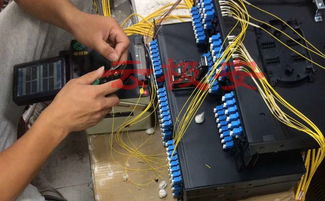

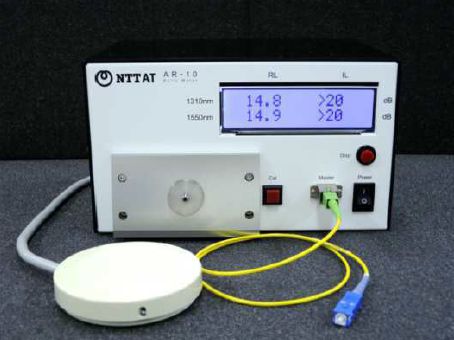

1. 光纤连接器与适配器 (Connector & Adapter)：

• 功能：实现设备与光纤之间、或光纤与光纤之间的可拆卸、低损耗连接。常见类型有LC、SC、FC、ST等。

1. 光耦合器/分路器 (Coupler/Splitter)：

• 功能：将一路光信号按特定比例分配为多路（分光），或将多路信号合并为一路（合波）。广泛应用于光纤到户(FTTH)等网络。

1. 波分复用器/解复用器 (WDM Mux/Demux)：

• 功能：在波分复用(WDM)系统中，复用器将不同波长的光信号合并到一根光纤中传输，极大提升容量；解复用器则在接收端将混合的光信号按波长分离。

1. 光交换机/路由器 (Optical Switch/Router)：

• 功能：在光网络节点处，基于光信号（波长、端口）进行路由、交换和交叉连接，实现灵活的光通道配置和网络管理。

系统关系图与工作流程

一个简化的点对点光纤传输系统关系如下：

[信源电信号] → (光发射机：电/光转换) → [光信号] → (光纤连接器) → [光纤传输线] → (光放大器，可选) → [光纤传输线] → (光纤连接器) → (光接收机：光/电转换) → [电信号] → [信宿设备]

在更复杂的网络（如城域网、骨干网）中，设备关系呈现网状或环状结构。例如，在采用WDM和光交叉连接(OXC)的骨干网中，流程可能为：

多个信源 → 多个光发射机（不同波长） → 波分复用器 → 单根主干光纤 → 光放大器中继 → 光交叉连接（进行波长路由） → 波分解复用器 → 多个光接收机 → 多个信宿

---

光纤传输设备构成了一个从“电-光-电”转换、到信号放大、路由分配、直至最终接收的完整链条。理解这些设备的功能及其连接关系，是设计、部署和维护任何现代光纤通信网络的基础。随着技术发展，设备正朝着更高集成度、智能化与全光化方向演进。
