光纤端接的两种核心技术 连接器与拼接

在光纤通信系统中，光纤端接是确保光信号高效、稳定传输的关键环节。它指的是将裸光纤的末端进行处理，使其能够与其他光纤或设备可靠连接，从而构成完整的光路。光纤端接质量直接影响链路的插入损耗、回波损耗以及长期稳定性。目前，主流的端接技术主要分为两大类：使用连接器的可插拔端接和永久性的拼接端接。这两种技术各有其特点、适用场景与核心设备，共同支撑着现代光网络的部署与运维。

一、 连接器端接：灵活性与模块化的体现

连接器端接，是指在光纤末端安装一个精密的连接器插头，通过与之匹配的适配器（法兰盘）实现快速连接与断开。这是实现设备互连、网络配置灵活调整的主要方式。

1. 核心特点：

• 可插拔性：最大的优势在于便于连接和断开，无需专用工具即可进行链路调整、设备更换或测试接入。

• 标准化：遵循严格的国际标准（如IEC），确保不同厂商产品的互操作性。常见类型包括SC、LC、FC、ST等。

• 模块化：是现代光模块、配线架、跳线的基础，大幅简化了网络部署与维护。

1. 关键设备与流程：

• 主要设备：光纤连接器（如LC双工连接器）、光纤跳线、适配器面板、光配线架。

• 端接流程：通常包括剥除涂覆层、清洁光纤、切割端面（使用光纤切割刀）、将光纤插入并固定在连接器芯体内（使用环氧树脂或机械固定），最后研磨抛光端面以达到超光滑的镜面效果。工厂预制的跳线因其一致的高质量而被广泛采用。

1. 应用场景：适用于设备端口互连、光纤配线架交叉连接、用户终端接入等需要频繁操作或灵活变更的场合。

二、 拼接端接：永久性与低损耗的保障

拼接端接是指将两根光纤的端面永久性地连接在一起，形成一根连续的光纤。它追求的是极低的连接损耗和长期的物理稳定性。主要分为熔接和机械拼接两种。

1. 熔接：

• 原理：利用高压电弧产生的高温，将两根精密对准的光纤端面熔化并融合在一起。这是目前主流的永久性接续方法。

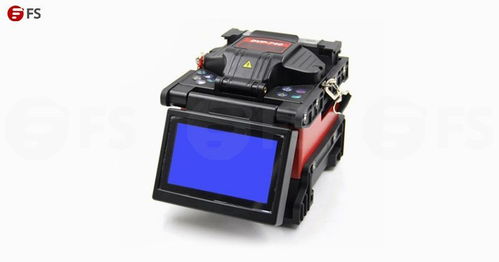

• 核心设备：光纤熔接机。现代熔接机自动化程度高，能自动进行光纤对准、熔接强度判断，并估算接续损耗。

• 优点：损耗极低（通常小于0.05dB）、反射小、强度高、长期可靠性最佳。

• 应用：广泛用于光缆干线、光纤到户的线路接续、以及需要永久性固定连接的场合。

1. 机械拼接：

• 原理：通过精密的V型槽或套管结构将两根切割好的光纤对准并夹持固定，通常使用折射率匹配胶来减少菲涅尔反射。

• 核心设备：机械拼接子、光纤切割刀。

• 优点：操作相对快速简便，无需电源，工具成本较低。

• 缺点：损耗和反射通常高于熔接，长期稳定性略逊一筹。

• 应用：适用于紧急抢修、临时链路、或在不便使用熔接机的场合进行快速接续。

三、 连接器与拼接的综合应用与选择

在实际的光网络建设中，连接器与拼接技术并非相互替代，而是相辅相成。例如，在数据中心，骨干光缆通过熔接形成永久链路，而在配线架和设备端口则大量使用连接器进行灵活的跳接。选择哪种端接方式，需综合考量以下因素：

• 性能要求：对损耗和反射要求极高的主干链路，优先选择熔接。
• 灵活性要求：需要经常变动或测试的节点，必须使用连接器。
• 成本与效率：熔接机昂贵但单点接续成本低、质量高，适合大规模部署；机械拼接或预连接器系统则可能在特定场景下更具部署效率优势。
• 环境条件：野外作业可能更倾向于使用熔接以获得最好保护，而机房内则灵活选择。

连接器与拼接是光纤端接的两大支柱技术。连接器赋予了网络“动态”的灵活性，而拼接则奠定了网络“静态”的稳固基石。理解它们各自的原理、设备与适用场景，对于设计、部署和维护一个高效可靠的光纤网络至关重要。随着技术的发展，预端接、超低损耗连接器以及更智能的熔接技术将继续推动光纤网络向更高性能、更易部署的方向演进。
