安防工程设计施工不求人详解4种光纤网络监控传输方式及设备选型

在安防工程设计与施工中，网络监控系统的传输环节是决定系统稳定性、画质清晰度和整体性能的核心。随着高清、超高清视频的普及，传统的铜缆传输已难以满足长距离、高带宽、抗干扰的需求，光纤传输凭借其得天独厚的优势，成为中大型安防项目的首选。掌握以下四种主流的光纤网络监控传输方式及其配套设备，能让您在设计和施工时更加得心应手，真正做到“不求人”。

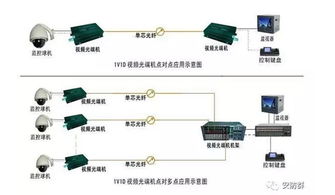

一、点对点光纤直连（独立收发器方式）

1. 工作原理与拓扑：
这是最基础、最直接的光纤传输方式。每一路前端网络摄像机（IPC）通过网线连接一个光纤收发器（电口转光口），通过一根独立的光纤（通常为单芯）与监控中心对应的另一个光纤收发器连接，再将光信号转换回电信号接入网络交换机。形成“摄像机-收发器A-光纤-收发器B-交换机”的链式结构。

2. 核心设备：
光纤收发器：成对使用，分为百兆、千兆等规格，需注意单模/多模、波长（如1310nm/1550nm）、传输距离的匹配。
光纤：常用单模光纤（传输距离远，可达数十公里）。

3. 适用场景与优缺点：
优点：原理简单，设备成本低，通道独立互不干扰，故障易于排查。
缺点：光纤资源消耗大（一路摄像机至少消耗一芯），布线复杂，机房端需要大量收发器和交换机端口，管理维护工作量随点数增加而剧增。
* 适用：监控点极为分散、点位数量很少（如少于8路）或作为临时、补救性方案。

二、光纤收发器+交换机汇聚方式

1. 工作原理与拓扑：
在前端，一定区域内的多个网络摄像机（如某栋楼或某个区域）先接入一台多电口工业级交换机进行本地汇聚。然后，这台汇聚交换机通过一个千兆或更高带宽的光纤收发器，通过一对光纤（一收一发）与监控中心的核心交换机相连。中心端同样使用一个高性能光纤收发器。

2. 核心设备：
工业级以太网交换机：用于前端汇聚，需具备足够的电口数量、千兆上行光口或Combo口。
高性能光纤收发器：千兆或万兆规格，承载汇聚后的多路视频流。

3. 适用场景与优缺点：
优点：极大节省了主干光纤资源（从N芯减少到2芯），降低了布线成本和复杂度，中心机房设备数量减少，更利于管理。
缺点：前端增加了交换机，存在单点故障风险（该交换机故障会导致其下所有摄像机中断），需保证交换机的性能和可靠性。
* 适用：监控点位呈现明显的区域集中分布，如园区、厂区、楼宇等，是目前最常用、性价比最高的方式之一。

三、光纤交换机（带光口交换机）直连方式

1. 工作原理与拓扑：
这种方式直接使用带有SFP光模块插槽的网络交换机，替代了独立的光纤收发器。前端和监控中心均部署带光口的交换机，通过插入对应的SFP光模块，并用光纤跳线直接连接两台交换机的光口。

2. 核心设备：
带SFP光口的企业级或工业级交换机：是系统的核心。
SFP光模块：热插拔，灵活选择单模/多模、不同波长和距离的模块，与交换机品牌兼容性需要注意。

3. 适用场景与优缺点：
优点：设备集成度高，稳定性优于收发器方案，减少故障点，管理更便捷（可通过网管交换机统一管理），性能有保障。
缺点：初期设备投资成本较高，对施工人员的技术要求也更高。
* 适用：对系统稳定性、管理性和未来扩展性要求较高的中型及以上项目，如智慧城市、大型交通枢纽、金融机构等。

四、 EPON（无源光网络）方式

1. 工作原理与拓扑：
这是一种基于以太网技术的点对多点光纤接入技术。系统由OLT（光线路终端，位于中心机房）、无源光分路器（ODN，无需供电）、ONU（光网络单元，位于前端） 组成。一个OLT端口通过一根主干光纤连接光分路器，再分发给多个ONU，每个ONU下可连接一台或多台摄像机。

2. 核心设备：
OLT设备：核心控制与汇聚设备。
ONU设备：前端接入单元，通常带1-4个LAN口。
* 无源光分路器：如1:8, 1:16, 1:32等分光比。

3. 适用场景与优缺点：
优点：网络结构极其简化，节省大量光纤资源和管道资源；带宽动态分配，效率高；纯无源ODN网络，可靠性高，易于维护和扩容。
缺点：技术相对专用，设备成本较高，且网络拓扑和带宽规划需要专业设计。
* 适用：监控点位线性分布、跨度极大、取电困难或管道资源紧张的场景，如高速公路、铁路沿线、平安城市“天网”工程、大型园区骨干网等。
